ESL电子标签 | 电子墨水屏里到底有没有墨水?
日期:2023-12-05来源:云里物里

一说到电子墨水屏

你大概率会想到Kindle


如果你问是不是墨水做

那这篇文章你就得好好看看了


在我们日常与客户的沟通中

为数不多却出乎意料地有好几个以下对话↓


你们的ESL电子标签,

用的是什么显示屏?

您好,我们的电子标签都采用

低功耗的电子墨水屏。

电子墨水屏是...

用墨水做的?

(我的沉默,震耳欲聋)

不是的,电子墨水屏是电子屏

来的,它的墨水其实是一些

粒子,并不是真墨水...



在此辟谣

电子墨水屏里确实

没 有 墨 水


那它是什么样的原理?

为什么越来越多显示设备采用?

ESL电子标签用电子墨水屏有什么好处?




什么是电子纸技术?

Electronic Paper Technology


电子墨水屏又称为电子纸

显示效果接近于自然纸张


电子纸的实现技术多种多样,

有电泳(EPD)、电湿润 (EFD) 、胆固醇液晶

CH-LCD)、电浆显示 (DES)...


但目前市场上大部分采用

电泳显示技术(Electrophoresis Display, EPD),

又可细分为微胶囊型微杯型技术

是目前比较成熟且能实现量产的电子纸技术。


电子墨水屏标签

电子墨水屏应用 | ESL电子标签


它的原理并不复杂,

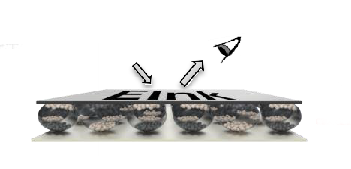

屏幕下方分布着数百万个微型胶囊

胶囊直径约等于一根头发直径的三分之一

里面含有带正电或负电的、不同颜色的电泳粒子

悬浮于透明液体中,这些微粒就是电子墨水


屏幕下方分布着数百万个微粒 “电子墨水”

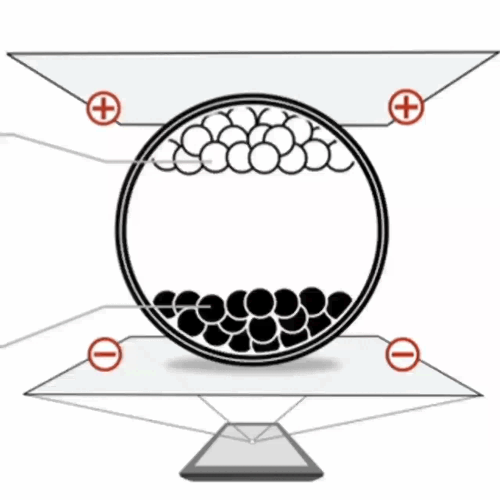

单色/黑白色显示 - 胶囊型电子纸

/ EPD


利用正负相吸原理

以黑白电子墨水屏为例,

白色为负电粒子,黑色为正电粒子,

当电场接通(屏幕刷新)时,

相对应的黑/白色粒子会移动到微胶囊的顶端,

使用者在该区域上,就能看见黑色或白色。



在同一个胶囊中,

不同的电压能让电泳粒子有不同的排列组合,

以此来呈现我们需要的文字、图案、图像等画面。


电子价签

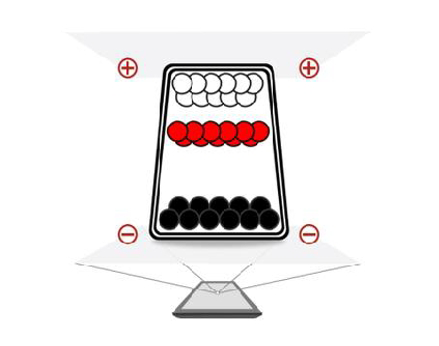

三色/多色显示 - 微杯型电子纸

/ EPD


胶囊型电子纸能够满足黑白或者单色显示,

当需要更丰富的颜色更高分辨率时,

我们更多采用微杯型电子纸

显示原理与胶囊型相同,

当电场相通时,

不同的颜色粒子接收不同的电荷指令,

对画面进行排列组合。



需要更多颜色,

就注入更多粒子,

黑白红黄四色屏ACep全彩屏都是相同原理。

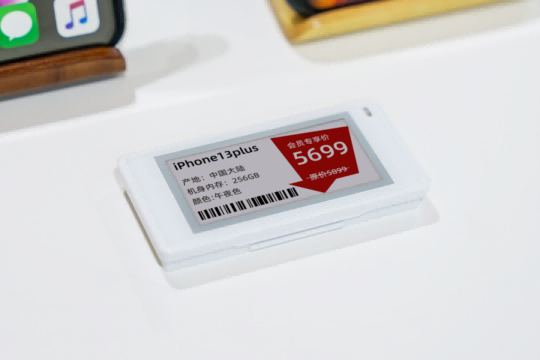

电子价签

黑白红三色显示的ESL电子标签


低功耗/环保型屏幕

/ EPD


电子墨水屏具有双稳态的特点,

电泳粒子在电场驱动下移动到定点后,

不需耗电即可稳定停留在原位。


因此电子墨水屏只在刷新时消耗少量电力

断电后仍能保持原有的显示画面,

功耗非常低,使用寿命更长。

相较于LCD等液晶屏,

电子纸显示被广泛认为更节能环保

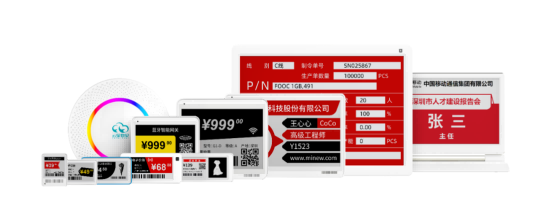

云里物里ESL电子标签便采用了

低功耗、双稳态的电子墨水屏,

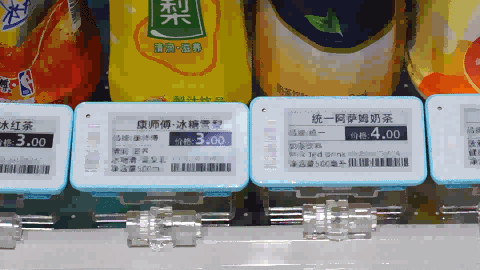

广泛应用于零售电子价签电子会议桌牌等领域,

每日刷新3次,使用寿命可达10年及以上

并且支持更换电池。

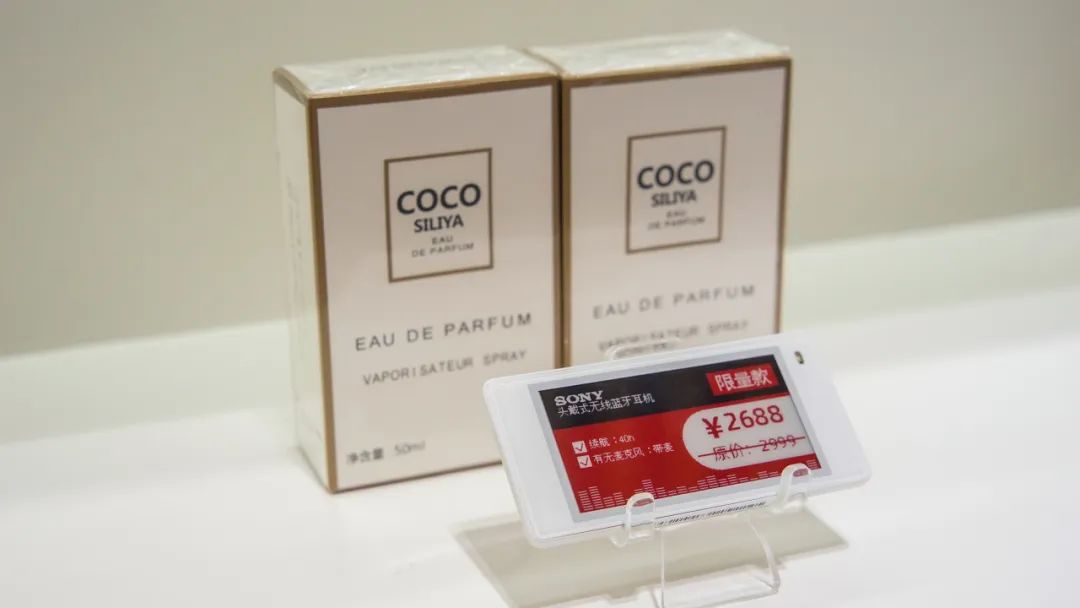

电子价签


屏幕类纸不反光、可视角度大

/ EPD


不同于LCD屏有背光源,

电子墨水屏本身不发光,

依靠反射环境光来显示图像,

强光或户外环境也不影响使用

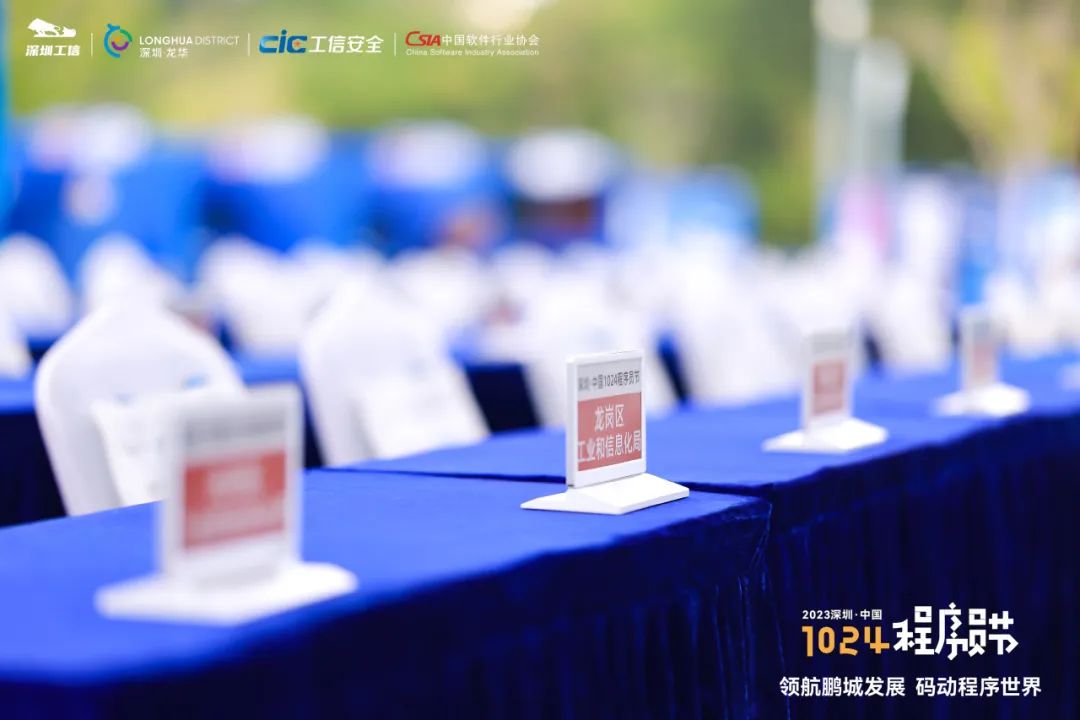

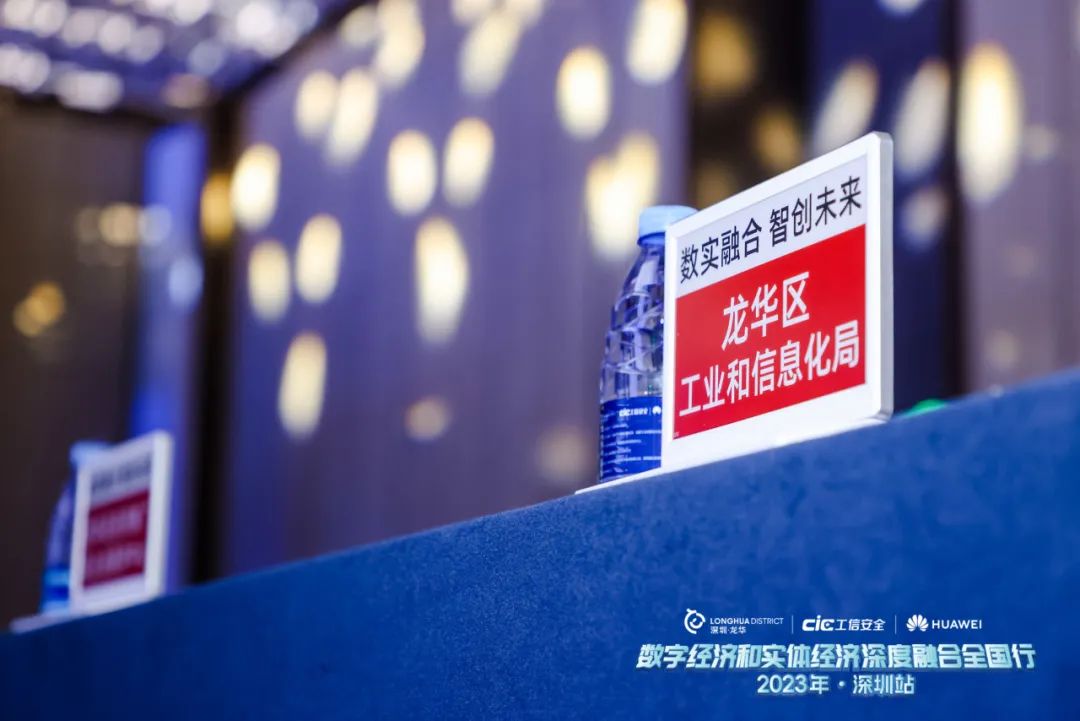

电子会议桌牌


180°的大可视角度

保障画面在不同角度观看都能清晰可见。

例如云里物里的智能电子桌牌会议门牌等,

在应对大型会议或企业形象拍摄时,

就算是户外强光下也能被清晰拍摄不反光。


智能电子桌牌


柔性材质让电子墨水屏应用更灵活,

除了常见的电子阅读器和手写板,

电子价签、办公桌牌门牌、物流电子面单等应用

也逐渐进入大众视野。


还有一些独特创新应用,

例如2023年出现的

BMwi 数字情感交互概念车 (Dee),

其外观采用了电子纸,形成可变色车的视觉效果。

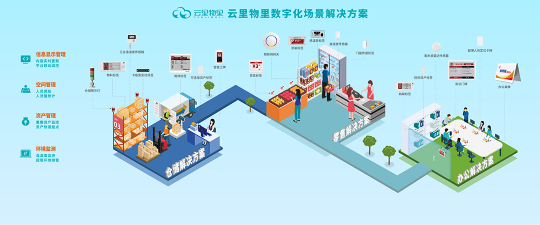

云里物里较好地利用了电子墨水屏的特点,打造具有功耗低、刷新快、寿命长、断电显示、全彩显示等优势的ESL电子标签,并广泛应用于零售、办公、医疗、物流、工业仓储等领域,助力企业实现更智能高效的商品管理、货架管理、仓库管理、人员管理、资产管理等。
